TIPE-TIPE MOTHERBOARD,HARDISK, RAM DAN PERBEDAAN ANTARA CACHE MEMORY DAN REGISTER

1.

1.  A. Tipe-tipe Motherboard

1.     Motherboard AT Baby / AT

Format Motherboard AT digunakan dalam 386 serta 486 komputer pertama. Kemudian format tersebut diganti oleh format ATX, dimana format ini membentuk sirkulasi udara yang lebih baik dari sebelumnya sehingga mudah untuk mengakses komponen-komponen computer.

Gambar 1.1

Motherboard jenis AT

2.     Motherboard ATX

Format Motherboard ATX adalah upgrade ke Baby-AT. Hal itu dimaksudkan untuk meningkat kemudahan penggunaan. Perangkat koneksi pada motherboard ATX ini dirancang untuk menancapkan peripheral semudah mungkin (misalnya, IDE konektor yang terletak disamping disk). Apalagi Komponen motherboard yang disusun secara parallel, sehingga untuk meningkatkan pembuangan panas.

Gambar 1.2

Motherboard jenis ATX

3.  Motherboard BTX

Format  BTX ( Balanced Technology Extended), didukung oleh intel, adalah format yang dirancang untuk memperbaiki pengaturan komponen, sehingga untuk mengoptimalkan sirkulasi udara, akustik, dan pengendalian paanas, berbagai konektor (slot memori, slot ekspansi) diselaraskan secara parallel, kea rah dimana udara mengalir. Kabel listrik BTX adalah sama dengan pasokan listrik ATX.

Gambar 1.3

Motherboard jenis BTX

4.     Motherboard ITX

Format ITX (Informasi Teknologi Extended), didukung oleh via, adalah format yang sangat kompak yang dirancang untuk konfigurasi miniature seperti mini-PC.

Gambar 1.4

Motherboard jenis ITX

B.    Tipe-tipe Hardisk

1.    Disk ATA / EID

AT Attachment (ATA) adalah antarmuka standar untuk menghubungkan peranti penyimpanan seperti hard disk, drive CD-ROM, atau  DVD-ROM di komputer.  ATA singkatan dari Advance Technology Attachment. Standar ATA  dikelola oleh komite yang bernama X3/INCITS T13. ATA juga memiliki  beberapa nama lain, seperti IDE dan ATAPI. Karena diperkenalkannya  versi terbaru dari ATA yang bernama Serial ATA, versi ATA ini  kemudian dinamai Parallel ATA  (PATA) untuk membedakannya dengan versi Serial ATA yang baru.  Parallel ATA hanya memungkinkan panjang kabel maksimal hanya 18 inchi (46 cm) walaupun banyak juga produk yang tersedia di pasaran  yang memiliki panjang hingga 36 inchi (91 cm). Karena jaraknya  pendek, PATA hanya cocok digunakan di dalam komputer saja. PATA sangat murah dan lazim ditemui di komputer.  Nama standar ini awalnya adalah PC/AT Attachment. Fitur utamanya  adalah bisa mengakomodasi koneksi langsung ke ISA BUS 16-bit  sehingga dinamai AT Bus. Nama ini kemudian disingkat menjadi AT  Attachment untuk mengatasi masalah hak cipta.

Gambar 1.2.1 Harddisk ATA / EID

2.      Disk SCSI

Banyak disk memiliki antar muka yang didesain untuk koneksi ke bus SCSI standar. Disk tersebut cenderung lebih mahal, tetapi mempunyai performa yang lebih baik, yang dimungkinkan karena kelebihan bus SCSI daripada bus PCI. Akses yang bersamaan dapat dilakukan ke banyak disk drive karena antar muka drive secara aktif dihubungkan ke bus SCSI hanya pada saat drive tersebut siap untuk transfer data. Hal ini terutama berguna didalam aplikasi dimana terdapat sejumlah besar request untuk file kecil, yang sering terjadi dalam komputer yang digunakan sebagai file server.



 Gambar 1.2.2

Harddisk SCSI

3.    Disk RAID

Disk Raid menyediakan penyimpanan yang besar dan handal. Disk ini digunakan baik dalam komputer performa tinggi atau dalam sistem yang memerlukan keandalan yang lebih tingi dari tingkat normal. Tetapi dengan semakin menurunnya harga ke tingkat yang lebih terjangkau, disk ini menjadi lebih menarik bahkan untuk sistem komputer dengan ukuran rata-rata.

Gambar 1.2.3

Harddisk RAID



4.    Disk SATA

Harddisk dengan tipe SATA (Serial Advanced Technology Attachment), dalam mentransfer data secara berurutan atau serial lewat kabelnya dan juga secara teknik SATA menyusun sendiri disk yang tersambung ke dalam motherboard tanpa adanya sistem master ataupun slave, sehingga kabel SATA hanya dapat digunakan pada satu hard disk. Tipe hard disk yang telah dibahas ini, semuanya masuk dalam kategori internal hard disk, maksudnya yang diinstall di dalam CPU. Selain internal hard disk ada juga eksternal harddisk (hard disk yang berada diluar CPU), jadi bisa dipindah – pindahkan. Eksternal hard disk mempunyai kecepatan rotasi 7200 rpm, pemasangannya sangat mudah, tidak perlu membongkar PC dan hanya dengan menghubungkan port USB ke PC, dan dapat mentransfer data 480 Mbps.

Gambar 1.2.4

Harddisk SATA

C.   Tipe-tipe RAM (Random Access Memory)

a.       DRAM (Dynamic RAM)

DRAM merupakan memory chip yang digunakan pada memory utama computer. DRAM memiliki karakter harus terus-menerus direfresh dengan pulsa listrik untuk mempertahankan data yang disimpan dalam chip.

Gambar 1.3.1

DRAM

b.       SRAM (Static RAM)

SRAM merupakan chip yang digunakan sebagai memori cache. SRAM jauh lebih cepat daripada DRAM dan tidak perlu tidak perlu sering refresh.

Gambar 1.3.2

SRAM

c.       FPM Memory (Fast Page Mode )

FPM DRAM merupakan memory sedikit lebih cepat daripada DRAM konvensional. Sementara DRAM standar mengharuskan baris dan kolom yang akan dikirim untuk setiap akses, FPM bekerja dengan mengirimkan alamat baris hanya sekali bagi banyak akses ke memori di lokasi dekat satu sama lain, meningkatkan waktu akses. FPM memori sendiri adalah versi perbaikan dari pendahulunya, yang sudah sangat jarang digunakan saat ini.

Gambar 1.3.3

FPM DRAM

d.       EDO Memory (Extended Data Out )

EDO RAM ini merupakan jenis memori yang dapat menyimapn dan mengambil isi memori secara simultan. Jenis memori ini banyak menggantikan primary memori yang ada pada PC terdahulu yaitu FPM ( Fast Page Memory)RAM.

Gambar 1.3.4

EDO RAM

e.       SDRAM (Synchronous DRAM)

SDRAM adalah DRAM yang mampu beroperasi secara sinkronisasi dengan bus memori. Modul memory dengan clock speed yang lebih tinggi daripada SIMM atau EDO. Biasa dipergunakan pada processor-processor general terbaru. Modul ini biasa dijual dengan spesifikasi bus clock tertentu. Bis clock yang tinggi digunakan apabila SDRAM dipasang pada PC dengan processor general baru yang bekerja juga pada clock yang tinggi, namun tidak berpengaruh pada mesin dengan processor general lama dengan clock yang rendah. SDRAM dikemas dalam modul 172 pin.

Gambar 1.3.5

SDRAM

f.        DDR ( Double Data Rate)

DDR RAM adalah memori yang dapat mentransfer data dua kali lebih cepat dibandingkan SDRAM. DDR mampu meningkatkan performa dengan mentransfer data dua kali per siklus.

Gambar 1.3.6

DDR

g.       DDR2 (Double Data Rate 2)

DDR RMA adalah memori yang lebih cepat daripada DDR. DDR2 meningkatkan kinerja dari DDR dengan menggunakan kebisingan dan crosstalk antara kabel sinyal.

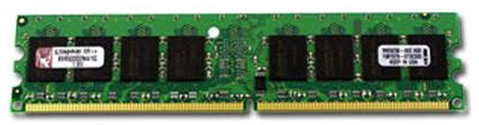

Gambar 1.3.7

DDR2

h.      RDRAM (RAMBus DRAM)

RDRAM adalah chip memori yang dikembangkan untuk berkomunikasi pada tingkat yang sangat tinggi kecepatan. Chip RDRAM tidak umum digunakan.

Gambar 1.3.8

RDRAM

2. Perbedaan Cache Memory Dan Register

Cache (dibaca "kash") adalah mekanisme penyimpanan data sekunder berkecepatan tinggi yang digunakan untuk menyimpan data / instruksi yang sering diakses.
Dua jenis cache yang sering digunakan dalam dunia komputer adalah memory caching dan disk caching. Implementasinya dapat berupa sebuah bagian khusus dari memori utama komputer atau sebuah media penyimpanan data khusus yang berkecepatan tinggi.
Implementasi memory caching sering disebut sebagai "cache memory" dan tersusun dari memori komputer jenis SDRAM yang berkecepatan tinggi. Sedangkan implementasi disk caching menggunakan sebagian dari memori komputer.

Sebuah register adalah sebuah tempat penampungan sementara untuk data-
data yng akan diolah oleh prosesor, dan dibentuk oleh 16 titik elektronis
di dalam chip mikroprosessor itu sendiri. Dengan adanya tempat-tempat
penampungan data sementara ini, proses pengolahan akan bisa dilakukan
secara jauh lebih cepat dibandingkan apabila data-data tersebut harus
diambil langsung dari lokasi-lokasi memori.
